Sony CDP-XE700、オペアンプ交換

 転居してから購入した、ソニー CDP-XE700が故障し、2台めを一昨年、2015年12月に性懲りもなくオクで購入。
 そうしたら、‘音がきつい’ほうの、オペアンプにアナログデバイセズ AD712を採用した機体だった

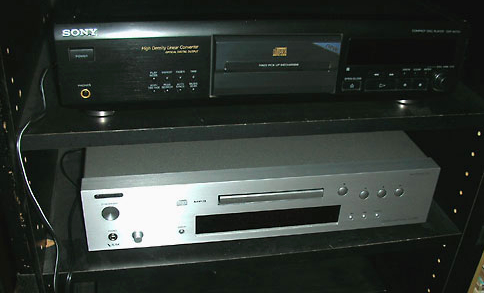

CDP-XE700と C-7030


 去年、‘音がマイルドなほう’の機体に搭載されている NJM2114を調達したのだったが、狭〜い新室でハンダ作業をするのが億劫で、ず〜っとほったらかしにしていた。

 連休も終わりだし、今度は7月までまとまった休みがないし、交換するのはオペアンプ 2基と、モーターやピックアップをドライブする系統の電源のコンデンサー 1本の、計3ヶだけだし、ということで着手。

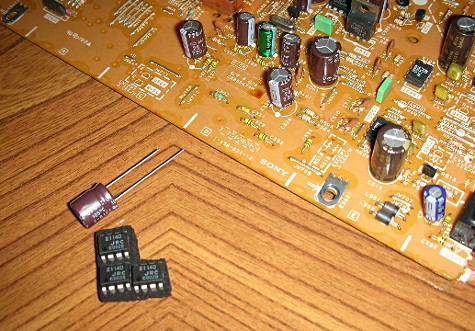

部品と基板

 NJM2114D(低雑音選別品のDDではないもの)は予備を含め3ヶ用意していた。ドライバ系電源の電解コンは、元のが10V220μFの SMEだったところを、16V470μFの東信 UTWRZにする。
 それ以外のコンデンサーは一切元のまま、変更しない。

 「はんだシュッ太郎」がちょっと奥のほうに紛れ込んでいたので、今回はハンダ吸取線でハンダを吸い取って、元のパーツをはずした。

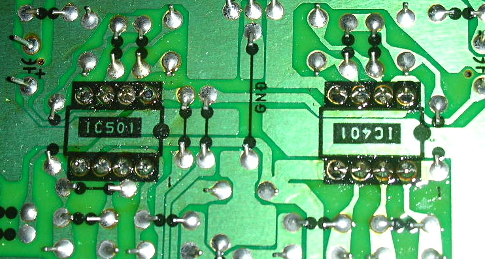

オペアンプ、ハンダ

 あとからの確認用に、ケーブルの結線状態やハンダづけした状態をデジカメで数枚。
 オペアンプの足、問題ないでしょう。
 フラックス洗浄液で軽く拭き、ドライヤーの温風を当てて終わり。

基板

 CDP-XE700は、基板上の電解コンデンサーは、平滑用から各パートのバイパスまで、ニッケミ AVF、ASF(たぶん音響用)がほとんど、ヘンなところ(DACの X-tal電源と、液晶用電源?)に、なつかしいメタリック・グリーンのニチコン MUSE、カップリング(写真、左のほうのちょっと背の高いの)はエルナー Silmic ARSという、安価機としてはなかなかのゴージャスさである。

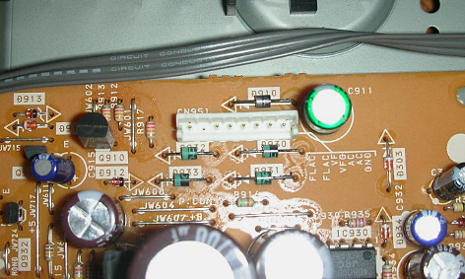

整流回路

 メインの整流ダイオードは、日本インターの SBD、11EQS04と思われる。

 オンキヨー C-7030は東信の UTSPが、マランツ PM6005にはエルナーの音響用がそれぞれテンコ盛りなので、安いシステムだがオーディオ用電解コンデンサーが山盛り、となっている。

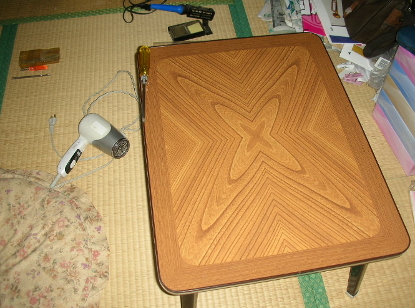

ハンダ作業環境

 今回は、勉強机の上ではなく、折りたたみ式簡易テーブルを広げて、その上で行なった。
 ドライヤーはフラックス洗浄液乾燥のために持ってきている。

 作業終了は深夜だったので、トレイと表示の動作確認だけして、電圧測定や音出しはせず。
 ネットを少し見て、風呂に入って酒を飲んだら明け方になったので、ちょっと音出しして寝た。

 今日、起きてからいろいろなディスクで C-7030、および C-7030から PM6005のデジタル入力(DAC=CS4398)と取っ換え引っかえ聴き比べてみた。
 インプレは別記事で書きたいと思うが、C-7030よりずっとつや消しな、地味な感じだった。
 ハイファイ度からいうと、明らかに C-7030のほうが上手である。

 CDP-XE700は、高・低とも、とりわけ高域の伸びがなく、音場の広さを感じさせる余韻感が乏しい、というか、ホールトーンが剥ぎ取られたような雰囲気だ。
 だからといって「潤いがない」のかというと、そうでもなく、「音楽」の骨子・骨格をしっかりと聴かせる点は認めてよかろう。

 とりあえず、世評もそこそこのCDプレーヤーであるし、せっかく専用リモコンも1機めを落札した時に別に落札しておいたものが使えるし(専用リモコンからでないと、ヘッドフォンの音量調節や液晶の消灯はできない)、動く間はセカンド機として使わせてもらいましょう。

 ‥‥それにしても、ハンダごて遊びは18〜20ヶ月ぶりくらいになろうか。
 久しぶりにハンダ、フラックスの匂いをかいで、気分はちょっと落ち着いた気もする。
