C-7030のサービスマニュアル入手!

 ちょっと‘春休み’^^。
 もうちょっと休みがある、つまり‘干されて’いそうな感じだったのだが、別の仕事が入ったり、4月真ん中からの新学期は、夜だけは入ったが午後はないだろうと踏んでいたら、週3日入ったので、そこそこ仕事があることに。

 休み、といって、結局 昼夜逆転して‘ネットお買い物’にばかり耽るだけで、ハンダごてを持つ気分にはなかなか。
 オンキヨー C-7030+Marantz PM6005+Mercury F1 Customの組み合わせで、依然として「キレ〜な音」が聴けておりまス。

 PM6005のサービスマニュアルは、本体購入後まもなく見つけて12ドルほどだったかで買ったのだが、C-7030のサービスマニュアルは、VLSCのヒミツ? を知られたくないのか、管理が厳密と思しく、有料でも出回っていなかった。
 それが、先日ググると、19.9ドルのと9.99ドルの出ものが見つかり、後者なら1,100円ほどなので、PayPal経由で買った。
 Service-Manual.netというところだった。以前にも買ったことがあるかも。

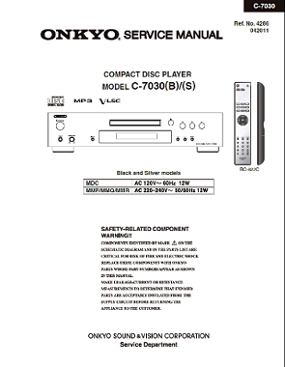

C-7030、サービスマニュアル

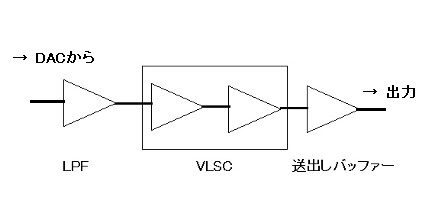

 VLSCを含むアナログ・アンプ部は、見てもわからないだろうと、そんなに関心はなかったけれど、どうも下図のようなダイアグラムになっているようである。

C-7030、アナログ・アンプ

 NJM4580を、4段も重ねて出力していて、最初がLPF、次の2段(反転アンプ)でVLSCを構成し、最後に送り出しバッファーを設けて、ラインアウト、およびヘッドフォンにつなげている。
 VLSCは、私にはわかりません。が、どうも、2段めの出力を、1段めの非反転入力に正帰還させているような感じだ。この正帰還の中にLPFを加え、低周波領域のみ正帰還させている、ような…。

 VLSCの理屈はわからないけれど、結果オペアンプ4回路を経由することで、若干音に色が着くということになり、それが適度な「コク」につながっているようにも感じる。
 左右合計で、NJM4580MDを4基も使っていて ― ただし1基も左右共用にはしていない ― 電源パスコンは左右いっしょに面倒を見て、±とも16V470μFの東信 UTSPが1つずつ。

 基板上を見たときに確認したが、ほとんど全ての電解コンデンサーが東信のオーディオ用標準の UTSPと UTSKなのだが、パーツ表を見てもそうなっていて、ただしマイコン関係回路は UTSPなどの指定はない‥‥が、実装は UTSPだったかも。

 それと、DAC=Wolfson WM8718の電源は、オペアンプ電源(±12V)の+側を流用しているが、DAC直近にレギュレーターを設け、電源パスコンはアナログ電源もデジタル電源も、470μFの UTSPである。たぶん47μFくらいでも問題なく動作すると思われるが、贅沢である。

 この辺、電解コンデンサーの投入は、か〜なりぜいたくで、メカ・ドライブ用IC(LA6565。サンヨー製CDドライバ)の電源パスコンは、1,000μFを置いている。

 DSPは東芝 TC94A92FGというもので、東芝のサイトには紹介ページはあるが、ネット上にドンピシャの型番でのデータシートはない。
 これの電源バイパスがまたぜいたくで、3.3V電源と1.5V電源のそれぞれに、レギュレーターからの経路に適宜ノイズフィルター用インダクターを噛ませ、そのあと220μFの UTSPをふんだんに奢っている。

 このCDPは、クロックの誤差が10ppm以内というのを売りにしているが、クロックは、16.9344MHzの X-talの発振をロジックIC TC74VHCU04で受けて生成している、ようである。ロジックICを使うクロックは、ICのノイズなどが入ってよくない、という見解も見るが、どうなんだろう。
 発振子は、パーツ表には「FCX-04C」とある。ググると、こ こが出た。
 汎用型番ではなく、リバーエレテックというメーカーの製品である。

 LPFなどオーディオ回路に使われているフィルムコンデンサーは、赤いのが4つ見えたが、これは見ただけで東信のお安いポリプロピレン UPZだとわかった。
 あと6ヶほど使われている青いボックス型のはなんなんだろうと気になっていたけれど、これはエプコス(TDK-EPCOS)の B32529だった。

 ‥‥というようなことでした。
 全体に、東信の音響用電解を、それも大容量のものを惜しみなくテンコ盛りにしているのが特徴で、オデオ用など探しても見つからない、たいていのメーカーの最ローコスト機種とは、やはり一線を画している。

 で、なるほど音がいいのもわかるなー、と、私には珍しく納得し、ますます末永く愛用しよう、と思った次第でありまス^^。

 アンプの PM6005も、電解コンデンサーの多くがエルナー製音響用で、数十本投じているようだ。
 エントリー・クラスのCDPとプリメイン・アンプだけれども、この組み合わせで聴いている時、東信の UTSKと UTSP、ELNAの RA2、RA3、Silmicなど、オーディオ用電解コン数十本が稼動しているわけで、これはなかなかゴージャスでありま〜す。

スポンサーサイト

  • 2017.08.20 Sunday
  • -
  • 21:18
  • -
  • -
  • -
  • -
  • by スポンサードリンク

コメント
海外ならサービスマニュアルが手に入るのですね。日本で手に入ればいいのに…

>たいていのメーカーの最ローコスト機種とは、やはり一線を画している。
末永く使えそうでよかったですね。
元新潟のUさん、

> 日本で手に入ればいいのに…
日本では、各メーカーとも回路は非公開としていますから、公開はないでしょう。
まあネット上なので、海外・国内もあんまり関係ないのでは?
頒布元とのやりとりは「決済」だけですし。これはだいたい PayPalになります。

お蔭さまで末永く、の見通しも立ちそうですが、‘この道’の常、いかがあいなりますやら^^。
しかしメーカー製ローコスト機で、パーツ構成も音も、ここまでいい感じなのは、ある面、生まれて初めてです^^。
  • へうたむ
  • 2017/04/08 6:05 PM
>海外・国内もあんまり関係ないのでは?
英語が極端に苦手な私にはハードルが高いのです(T_T)
元新潟のUさん、

サービスマニュアルもパーツのデータシートも、基本は「型番+service manual(または datasheet)」でググると、あるものは出てきますし、決済は PayPalがほとんどなので、PayPalに登録しておいてログインすれば、日本語で決済できます。

ややこしかったのは、何らかの理由ですぐにはダウンロードできない状態になったときでした。
「私の買ったマニュアルがDLできないんですけど〜。どうやったらゲットできますか〜?」旨の英語を作文して、メールかフォームで送信した経験はあります。
すると、超-速攻でダウンロードの URLを送ってくれました^^。
  • へうたむ
  • 2017/04/09 4:43 PM
